Que vous souhaitiez construire une maison, réaliser une extension ou déposer une déclaration préalable de travaux, le plan de masse est un document incontournable. Il permet de représenter votre projet dans son environnement et constitue l’une des pièces les plus importantes d’un dossier d’urbanisme.
Pour de nombreux particuliers, ce document reste pourtant difficile à comprendre. À quoi sert-il ? Que doit-il contenir ? Est-il toujours obligatoire ? Comment le réaliser correctement ?
Voici tout ce qu’il faut savoir.
Qu’est-ce qu’un plan de masse ?

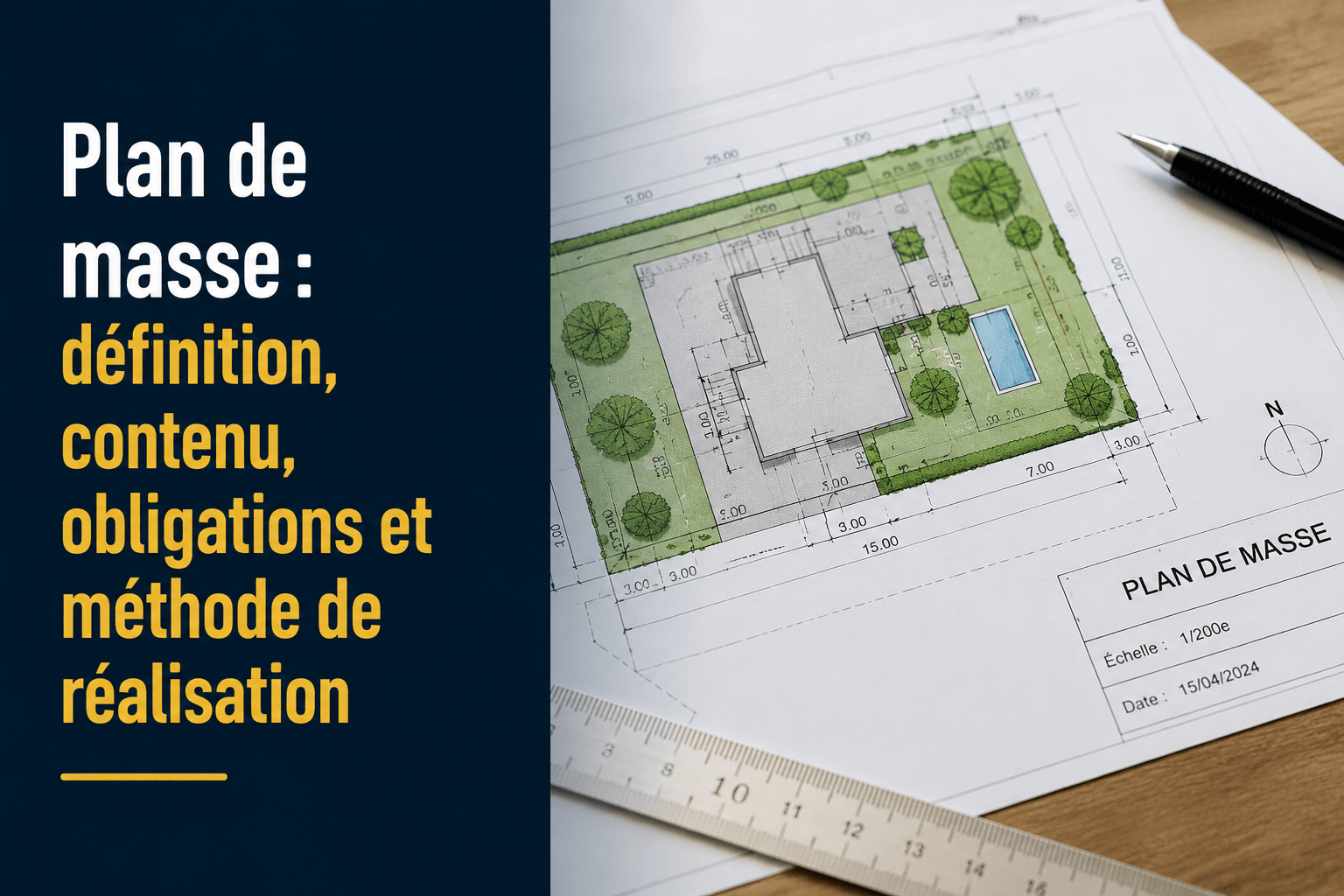

Le plan de masse est un dessin technique représentant une vue aérienne d’un terrain et de l’ensemble des constructions qui y figurent. Il montre avec précision l’implantation des bâtiments existants et des futurs aménagements.
Contrairement à un simple croquis, il est réalisé à une échelle précise afin de permettre à l’administration de vérifier que le projet respecte les règles d’urbanisme en vigueur.
À quoi sert-il ?
Le plan de masse permet notamment de :
- visualiser l’implantation des constructions sur le terrain ;
- vérifier les distances par rapport aux limites séparatives ;
- contrôler les accès à la propriété ;
- identifier les raccordements aux différents réseaux ;
- apprécier l’impact du projet sur son environnement.
C’est grâce à ce document que la mairie peut analyser la conformité d’un projet avant de délivrer une autorisation.
Dans quels projets est-il indispensable ?
Le plan de masse est demandé dans de nombreuses situations, notamment pour :
- une construction de maison individuelle ;
- une extension ;
- un garage ;
- une piscine ;
- un abri de jardin soumis à autorisation ;
- une division parcellaire dans certains cas.
Il accompagne généralement une demande de permis de construire ou une déclaration préalable de travaux.
Que contient un plan de masse ?
Pour être recevable, un plan de masse doit présenter plusieurs informations essentielles.
Les limites du terrain et les constructions
Le document indique :
- les limites de propriété ;
- les bâtiments existants ;
- les nouvelles constructions ;
- les démolitions éventuelles.
Chaque élément doit être clairement identifiable.
Les cotes, dimensions et distances
Les dimensions constituent une partie essentielle du plan.
On y retrouve notamment :
- les longueurs et largeurs des bâtiments ;
- les distances entre les constructions ;
- les reculs par rapport aux limites du terrain ;
- les niveaux altimétriques lorsque cela est nécessaire.
Ces indications permettent de vérifier le respect du plan local d’urbanisme (PLU).
Les accès, voiries et stationnements
Le plan précise également :
- les accès véhicules ;
- les accès piétons ;
- les places de stationnement ;
- les chemins d’accès.
Ces éléments sont importants pour la sécurité et la circulation.
Les réseaux
Les principaux raccordements doivent apparaître :
- alimentation en eau potable ;
- électricité ;
- gaz si nécessaire ;
- assainissement ;
- évacuation des eaux pluviales.
Ils permettent de comprendre le fonctionnement futur du projet.
Le relief, les plantations et les aménagements extérieurs
Selon le projet, le plan peut aussi représenter :
- les arbres conservés ou supprimés ;
- les nouvelles plantations ;
- les clôtures ;
- les terrasses ;
- les murs de soutènement ;
- les différences de niveau du terrain.
Le plan de masse est-il obligatoire ?
Dans la majorité des projets soumis à une autorisation d’urbanisme, la réponse est oui.
Il fait partie des documents exigés lors du dépôt d’un permis de construire et de nombreuses déclarations préalables.
Sans lui, le dossier est généralement considéré comme incomplet, ce qui peut entraîner une demande de pièces complémentaires et retarder l’instruction.
Les démarches concernées
Le plan de masse est fréquemment demandé pour :
- un permis de construire ;
- une déclaration préalable ;
- certains permis d’aménager.
La nature exacte des pièces dépend toutefois du projet et de la réglementation locale.
Les exigences réglementaires
Le document doit être :
- lisible ;
- coté avec précision ;
- réalisé à une échelle adaptée ;
- suffisamment détaillé pour permettre l’instruction du dossier.
Une simple esquisse n’est généralement pas suffisante.
Combien d’exemplaires fournir ?
Le nombre d’exemplaires varie selon les communes et la nature de la demande. Lors d’un dépôt dématérialisé, les documents sont transmis sous format numérique.
Comment réaliser un plan de masse ?
Plusieurs solutions existent selon la complexité du projet.
Les informations à réunir
Avant de commencer, il est conseillé de disposer :
- du plan cadastral ;
- des dimensions exactes du terrain ;
- des relevés de mesures ;
- du règlement d’urbanisme applicable ;
- des caractéristiques du futur projet.
Une préparation sérieuse évite de nombreuses erreurs.
Réaliser un plan à la main
Pour un projet simple, un dessin manuel peut suffire à condition d’être réalisé à l’échelle et d’être parfaitement lisible.
Toutes les cotes importantes doivent apparaître clairement.
Utiliser un logiciel
De nombreux logiciels permettent aujourd’hui de créer un plan de masse avec davantage de précision.
Ils facilitent :
- le respect de l’échelle ;
- l’ajout des cotations ;
- les modifications du projet ;
- l’impression d’un document propre.
Faire appel à un professionnel
Lorsque le projet est complexe, il est souvent préférable de solliciter un architecte, un maître d’œuvre ou un géomètre.
Leur expérience permet de produire un document conforme aux attentes de l’administration.
Quel est le coût d’un plan de masse ?
Le prix dépend :
- de la complexité du projet ;
- de la superficie du terrain ;
- du professionnel choisi.
Dans le cadre d’une mission complète de conception, ce document est généralement inclus dans les prestations proposées.
Comment obtenir un plan de masse existant ?
Si un plan de masse a déjà été réalisé, plusieurs solutions permettent de le retrouver.
Vous pouvez commencer par consulter les anciens dossiers du propriétaire.
Si un permis de construire a été délivré, une copie peut parfois être obtenue auprès de la mairie, selon les archives disponibles.
L’architecte ou le professionnel ayant conçu le projet peut également conserver une copie.
Quelle différence entre un plan de masse, un plan cadastral et un plan de situation ?
Ces trois documents sont souvent confondus alors qu’ils remplissent des fonctions différentes.
Plan de masse et plan cadastral
Le plan cadastral sert principalement à identifier une parcelle.
Il ne décrit ni les futurs aménagements ni les détails nécessaires à une autorisation d’urbanisme.
Le plan de masse, lui, représente précisément le projet.
Plan de masse et plan de situation
Le plan de situation permet de localiser le terrain dans la commune.
Le plan de masse zoome ensuite sur la parcelle afin de montrer l’organisation détaillée du projet.
Les erreurs les plus fréquentes
Les confusions les plus courantes concernent :
- les échelles de représentation ;
- l’oubli des cotations ;
- les limites de propriété inexactes ;
- l’absence des réseaux ;
- des distances erronées.
Ces erreurs peuvent entraîner des demandes de correction.
Exemple de plan de masse : comment le lire ?
Même sans être professionnel, il est possible de comprendre les principales informations.
Commencez par repérer les limites du terrain, puis les bâtiments existants et ceux qui seront construits.
Observez ensuite les distances, les accès, les niveaux et les raccordements.
Enfin, vérifiez que toutes les dimensions principales sont indiquées.
Une lecture méthodique permet de mieux comprendre l’organisation globale du projet.
Les erreurs à éviter
Avant de déposer votre dossier, vérifiez notamment :
- que toutes les constructions apparaissent ;
- que les cotes sont exactes ;
- que les accès sont représentés ;
- que les réseaux sont identifiés ;
- que l’échelle est cohérente ;
- que le plan reste parfaitement lisible.
Quelques minutes de vérification peuvent éviter plusieurs semaines de retard.
Les points essentiels à retenir
- Le plan de masse représente un terrain vu de dessus avec toutes les constructions et aménagements.
- Il est indispensable pour la majorité des demandes d’autorisation d’urbanisme.
- Il doit être réalisé à l’échelle et comporter des informations précises.
- Il ne doit pas être confondu avec le plan cadastral ni avec le plan de situation.
- Un document complet facilite l’instruction du dossier et limite les risques de refus.
FAQ
Qui peut réaliser un plan de masse ?
Le propriétaire peut le réaliser lui-même pour un projet simple, à condition de respecter les exigences techniques. Pour des opérations plus complexes, l’intervention d’un professionnel est souvent recommandée.
Peut-on faire un plan de masse soi-même ?
Oui, si vous disposez des mesures précises, des documents nécessaires et d’un minimum de maîtrise des règles de représentation.
Quel logiciel utiliser ?
Il existe de nombreux logiciels de dessin assisté par ordinateur, ainsi que des solutions en ligne adaptées aux particuliers. Le choix dépend de la complexité du projet.
Quelle est la différence entre un plan de masse et un plan de façade ?
Le plan de masse montre le projet vu du dessus. Le plan de façade représente l’aspect extérieur des bâtiments, de face.
Où trouver le plan de masse d’une maison existante ?
Vous pouvez le retrouver dans les archives du permis de construire, auprès de la mairie lorsque le dossier est consultable, ou auprès du professionnel qui a réalisé les plans.
Un plan cadastral peut-il remplacer un plan de masse ?
Non. Le plan cadastral permet uniquement d’identifier une parcelle. Il ne contient pas les informations techniques nécessaires à l’instruction d’un projet de construction ou d’aménagement.
